Xano

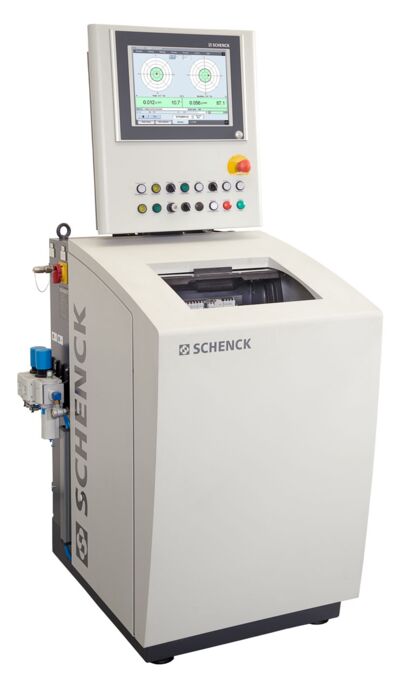

Auswuchtmaschine für Turbolader-Verdichter- und -Turbinenlaufräder

Xano
  • Patentierte Luftlagerung zur Laufradaufnahme für extreme Messgenauigkeit
  • Kurze Hochfahr- und Abbremszeiten durch Luftantrieb
  • Messausrüstung mit digitaler Messwertanzeige und direkter Unwucht- und Ausgleichsanzeige
  • Einfaches Umrüsten auf andere Laufradtypen

Aufbau

Maschine mit vertikaler Achse, ein bis zwei Wuchteinheiten und automatischem Betriebsablauf.
Schwingungsoptimiertes Maschinengestell.
Bauartabhängige, austauschbare Luftlagerungskassetten. Antrieb mit automatischer Drehzahlregelung und spezieller Antriebsplatten mit Luftdüsen, die an den Laufraddurchmesser angepasst sind.
Automatisch arbeitende Pneumatik-Hubeinrichtung als Beladehilfe.
Messdatenverarbeitung mit dem Messgerät CAB 950.
Anwendungsbereich

Messen der Unwucht von fertig bearbeiteten Laufrädern. Einsatz der Maschine in der Serienproduktion für niedrige und mittlere Stückzahlen, in der Qualitätskontrolle und in Forschung und Entwicklung.
Unwuchtmessung auf zwei Ebenen. Unwuchtausgleich durch optionale Ausgleichseinheit in mehreren Ausgleichsschritten. Manuelles Be- und Entladen.

Technische Daten
Daten auf einen Blick    Xano 020  Xano 050  Xano 200  Xano 400  Xano 600  Xano 010  Xano 100  Xano 300  Xano 500
Messgerät    CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950  CAB 950
Automatische Unwuchtmessung    •   •   •   •   •  •   •   •   •
Unwuchtausgleich
Turbinenläufer    •  •  •  •  •
Verdichterrad              •  •  •  •
Rumpfgruppen
Rotor
Gewicht  [g]  10 - 120  50 - 200  100 - 600  400 - 1600  1400 - 5400  3 - 50  10 - 150  60 - 400  100 - 1500
Durchmesser  [mm]  30 - 65  30 - 65  45 - 95  65 - 125  120 - 180  25 - 65  30 - 95  65 - 125  120 - 180
Maschine
Auswuchtgeschwindigkeit, max. 1)  [min -1]  3200  3200  2200  2200  2200  3200  3200  2200  2200
Messungenauigkeit 2)  [gmm]  0,002 - 0,02  0,005 - 0,03  0,01 - 0,1  0,05 - 0,3  0,15 - 0,6  0,002 - 0,02  0,003 - 0,05  0,015 - 0,1  0,05 - 0,8
Messzeit 3)  [s]  6 - 10  6 - 10  8 - 12  10 - 30  20 - 50   6 - 10  6 - 10  8 - 15  10 - 30
Luftdruck  [kPa]  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600  450 - 600
Luftbedarf  [m3/h]


Optionen
Werkstückabhängige Komponenten  Bestell-Nr.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.
Ausgleichsstation  Bestell-Nr.   a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.
Hydrostatische Lagerung für bohrungslose Verdichterlaufräder  Bestell-Nr.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.
Schnittstelle zur Ausgleichsstation  Bestell-Nr.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.  a.A.



1) An den Rotor angepasst
2) nach DIN 1319, 95 % Wahrscheinlichkeit, werkstückabhängig
3) inkl. Hochfahr- und Abbremszeit
4) Angaben unverbindlich, abhängig von der jeweiligen Ausführung
a.A. auf Anfrage
