Sicherheitsklasse B, C

Schutzeinrichtungen für Auswuchtmaschinen nach ISO 7475

Safety class B, C
  • Modularer Aufbau, leicht zu montieren
  • Wirksamer Schutz, CE-konforme Ausführung
  • Passend für alle Maschinengrößen, auch für viele ältere Auswuchtmaschinen

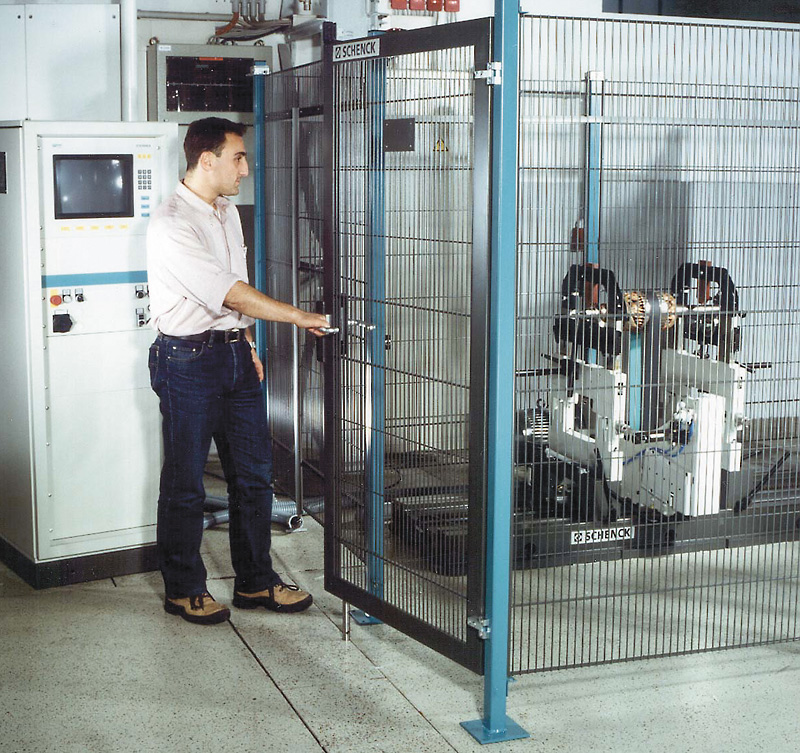

Klasse B
Sicherheitsklasse B ist zu wählen, wenn eine Verletzungsgefahr beim Berühren des Rotors oder von Teilen des Antriebs ausgeht. Ventilatoren, beschaufelte Rotoren oder Werkzeuge fallen in diese Kategorie und erfordern einen Berührungsschutz bzw. eine Umzäunung der gesamten Maschine. Die Schutzeinrichtung darf sich bei laufendem Antrieb nicht öffnen lassen.

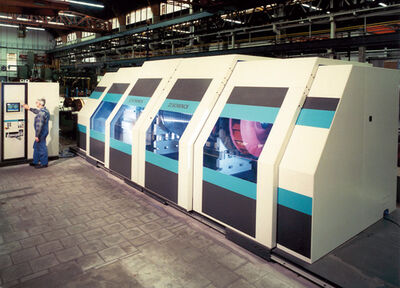

Klasse C
Kann man nicht mit Sicherheit ausschließen, daß sich Teile vom Rotor lösen, ist Sicherheitsklasse C erforderlich. Aus der Größe, Form, Härte und tangentialen Geschwindigkeit eines wegfliegenden Teiles ist das Durchschlagpotential zu berechnen. Die Schutzeinrichtung muss die Teile sicher auffangen.

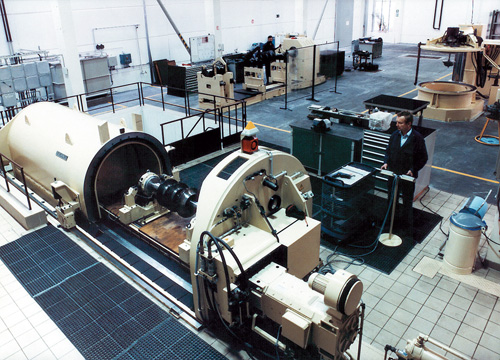

Klasse D
Die höchste Schutzklasse wird erforderlich, wenn beim Auswuchten oder Schleudern für den kompletten Rotor die Gefahr des Berstens besteht.
Anwendungsbereich
Entscheidend bei der Wahl Ihrer Schutzeinrichtung ist die Gefahr, die vom Rotor ausgeht. Dabei ist die Auswuchtdrehzahl, die Ausgleichsmethode sowie die größtmögliche Durchschlagenergie der Teile oder Bruchstücke zu berücksichtigen.

Ein vorhandener Schutz sollte von Fall zu Fall genau geprüft werden, ob er für heutige Anforderungen noch ausreichend ist. Denn auch Ihr Rotorprogramm kann sich im Laufe der Zeit verändern.

Entsprechend den recht unterschiedlichen Anforderungskriterien an den Schutzbedarf sind Schutzeinrichtungen für Auswuchtmaschinen nach ISO 7475 in fünf Sicherheitsklassen (0, A, B, C, D) eingeordnet.

Klasse 0
Wuchten Sie glattflächige, rundlaufende Körper aus, die Sie gefahrlos berühren oder anhalten können? Dann ist das Gefahrenpotential der Rotoren und der Ausgleichsart aufgrund der Masse, Geschwindigkeit und Oberflächenbeschaffenheit so gering, dass die Maschine ohne Schutz betrieben werden kann.

Klasse A
Geht vom Rotor keine Gefahr aus, können sich jedoch kleine Teile wie Späne oder weiche Ausgleichsmasse lösen, ist ein Schutz der Sicherheitsklasse A (z.B. maschinenseitiges Gesichtsschutzschild) erforderlich.
Technische Daten

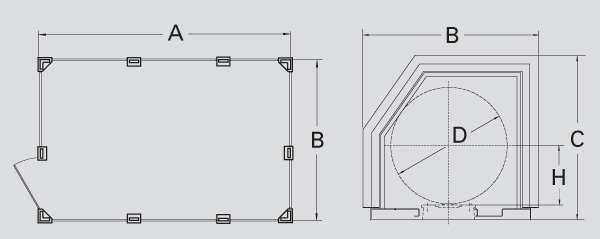

Schutzeinrichtung, Klasse B    Bettlänge  Breite A  Tiefe B  Höhe C  Typ  Bestell-Nr.
Maschine HM ...  Maschine HS ...  [mm]  [mm]  [mm]  [mm]
2B, 20B  -  750  1650  2250  2000  B1  R0810100.01
2B, 20B, 3B, 30B  30  1500  2250  2250  2000  B2  R0810200.01
2B, 20B  -  2250  3150  2250  2000  B3  R0810300.01
4B, 40B  40  2000  3150  2700  2000  B4  R0810400.01
5B  -  2500  3750  2700  2000  B5  R0810500.01
50B  -  2500  3750  3600  2000  B6  R0810600.01
6B  -  3000  4200  3600  2000  B7  R0810700.01
60B  -  4500  5700  3600  2000  B8  R0810800.01
3U, 30U  -  2500  3150  2250  2000  B10  R0811000.01
4U, 40U, 5U  -  3000  4200  2700  2000  B11  R0801100.01
50U  -  3000  4200  3150  2000  B12  R0801200.01
6U  -  4500  5250  3600  2000  B13  R0801300.01
60U  -  6000  6750  3600  2000  B14  R0801400.01
Optionen
Verlängerungsmodul 600    +600  600  -  2000  B15  R0800101.01
Verlängerungsmodul 1050    +1050  1050  -  2000  B16  R0800102.01
Verlängerungsmodul 1500    +1500  1500  -  2000  B17  R0800102.01

Schutzeinrichtung, Klasse C 600/320    Bettlänge  Breite A  Tiefe B  Höhe C  Typ  Bestell-Nr.
Maschine HM ...  Maschine HS ...  [mm]  [mm]  [mm]  [mm]
3B - 40U  30 - 40  1500  3552  2380  2230  H1-1  R0810100.01
    2000  3542  2380  2230  H1-2  R0810200.01
    2500  4527  2380  2230  H1-3  R0810300.01
    3000  5050  2380  2230  H1-4  R0810400.01
    3500  6050  2380  2230  H1-5  R0810500.01
    4000  6040  2380  2230  H1-6  R0810600.01
    4500  7025  2380  2230  H1-7  R0810700.01
    5000  7540  2380  2230  H1-8  R0810800.01
    5500  8525  2380  2230  H1-9  R0810900.01
    6000  9040  2380  2230  H1-10  R0811000.01
5B - 60U  -  2500  4527  2600  2650  H2-3  R0811100.01
    3000  5050  2600  2650  H2-4  R0811200.01
    3500  6050  2600  2650  H2-5  R0811300.01
    4000  6040  2600  2650  H2-6  R0811400.01
    4500  7025  2600  2650  H2-7  R0811500.01
    5000  7540  2600  2650  H2-8  R0811600.01
    5500  8525  2600  2650  H2-9  R0811700.01
    6000  9040  2600  2650  H2-10  R0811800.01

Anwendungen für andere Maschinen, Sicherheitsklassen und Sonderausführungen auf Anfrage
