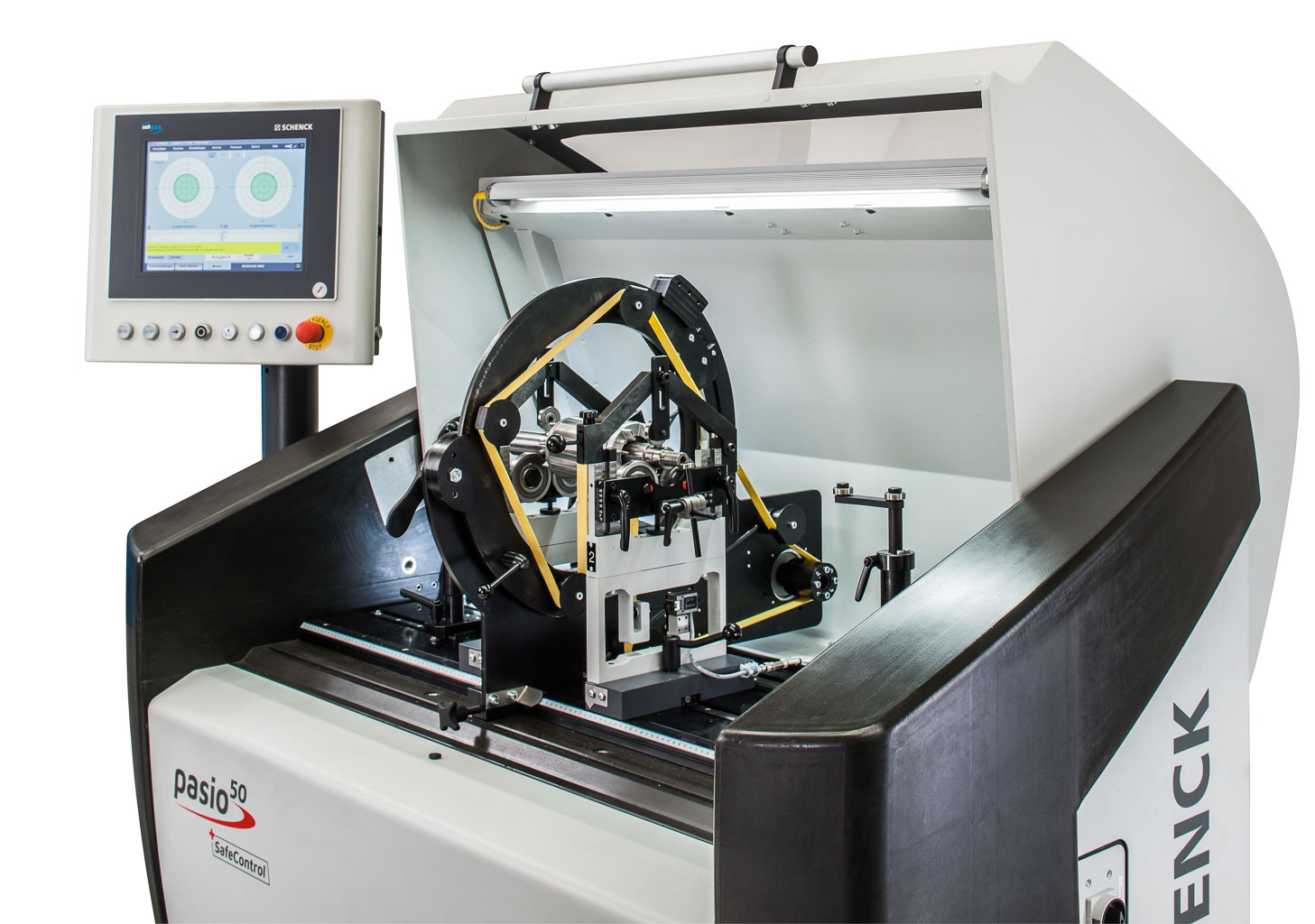

Pasio 50 SC

Horizontal-Auswuchtmaschinen

  • Kompakte Bauweise
  • Schnelles Einrichten
  • Ergonomisches Bedienkonzept

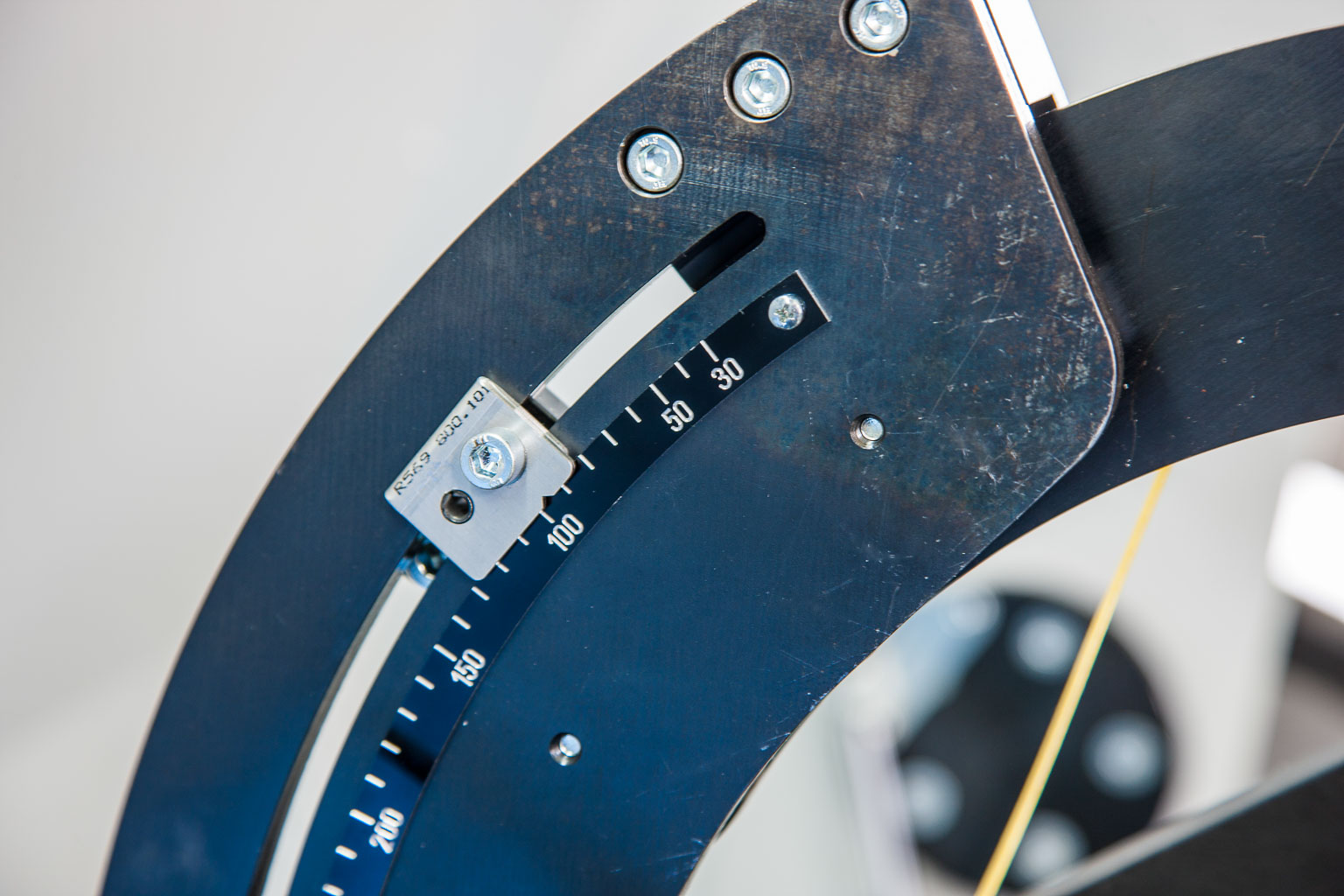

  • Ein Antriebsriemen für alle Rotordurchmesser
  • Leistungsstarker Antrieb für breites Rotorspektrum
  • Unempfindlich gegen Störeinflüsse
  • Höchste Messgenauigkeit
  • Umfangreicher Lieferumfang

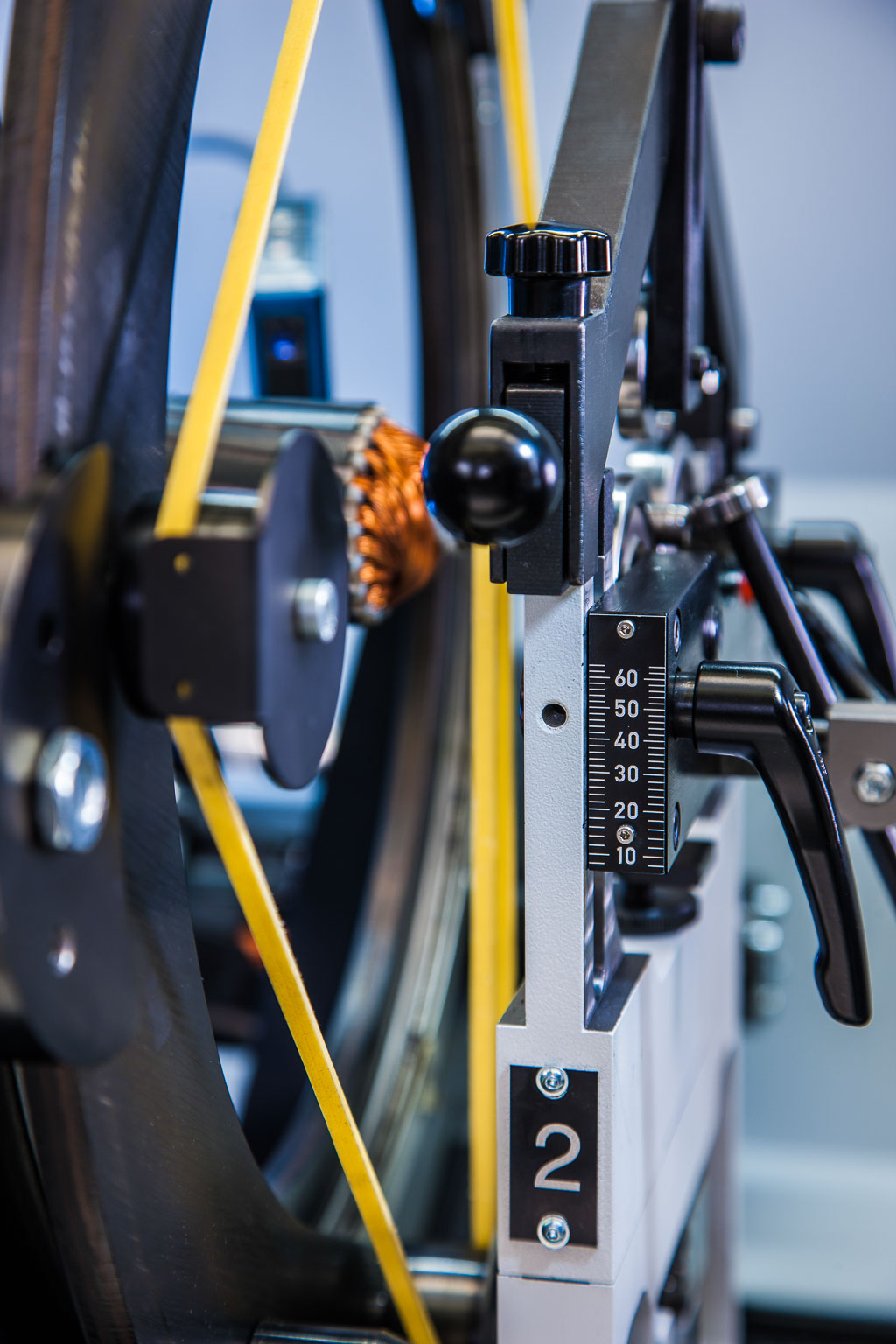

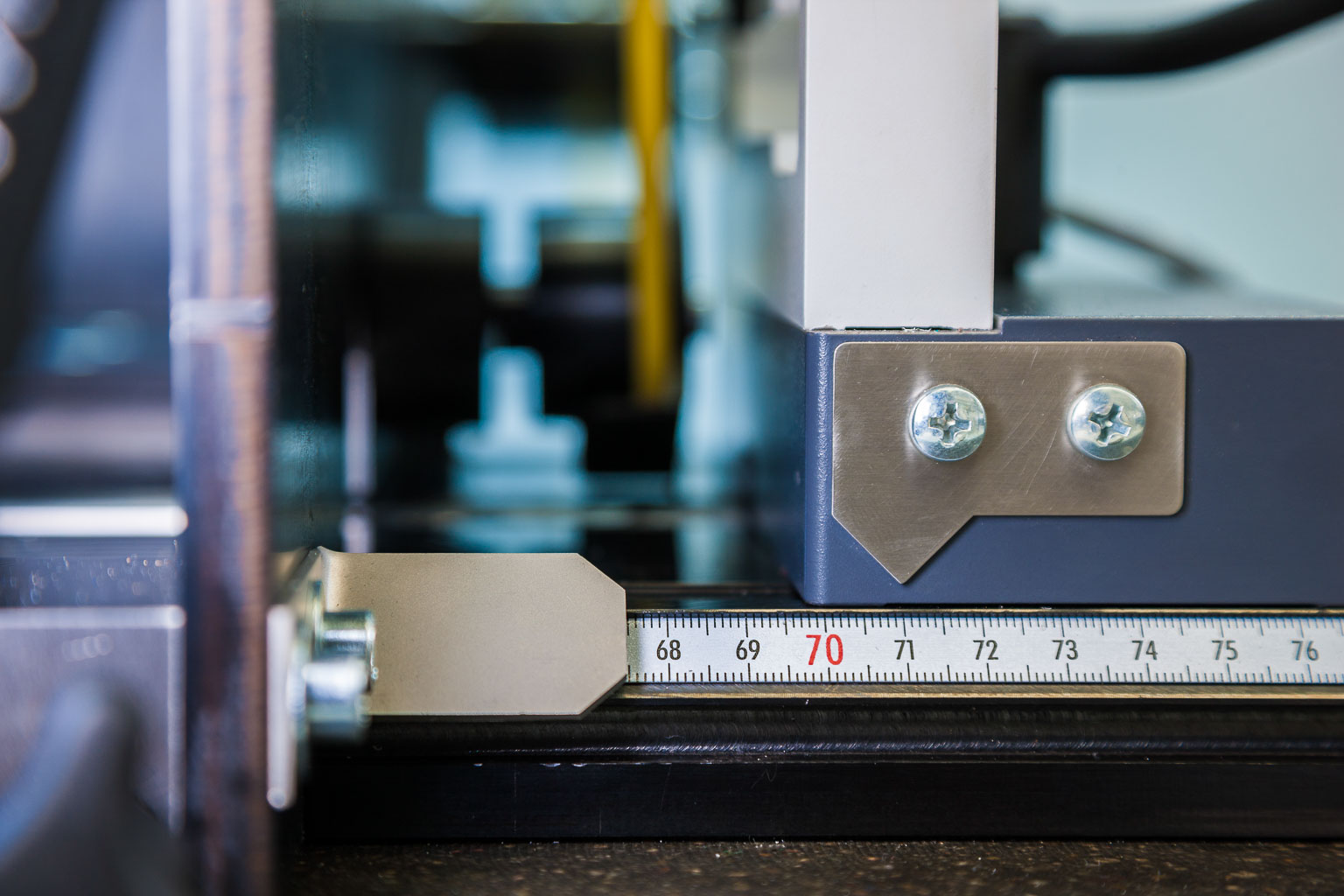

  • Werkzeugloses Einrichten

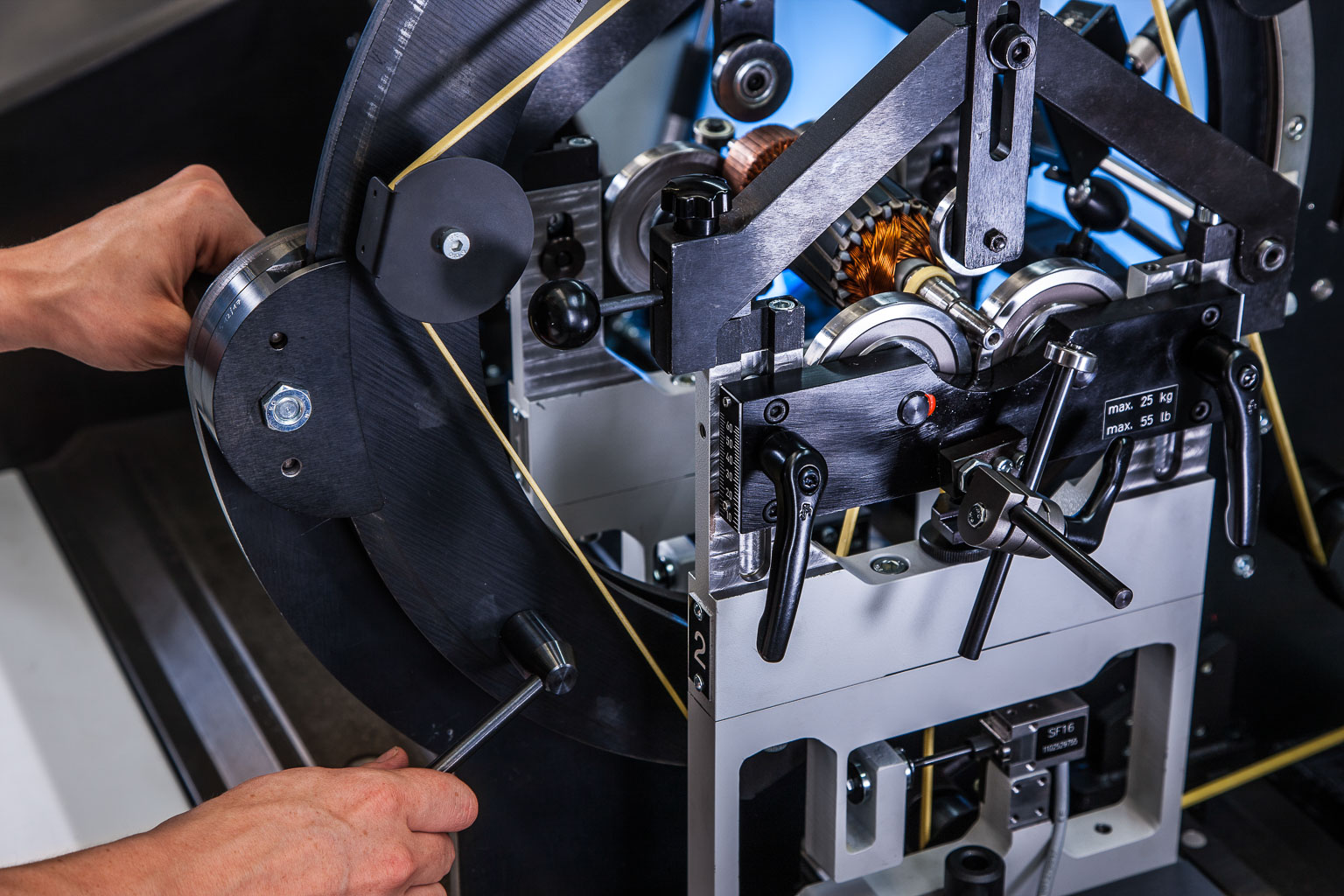

  • Einhand-Bandantrieb
  • Durch integriertes Massenkorrektursystem erweiterbar
  • Touchscreen-Bedienung mit EasyMode für einfache und sichere Bedienung
  • Hohe Prozesssicherheit
Anwendungsbereich

Die Pasio 50 ermöglicht präzises Auswuchten eines breiten Rotorspektrums.

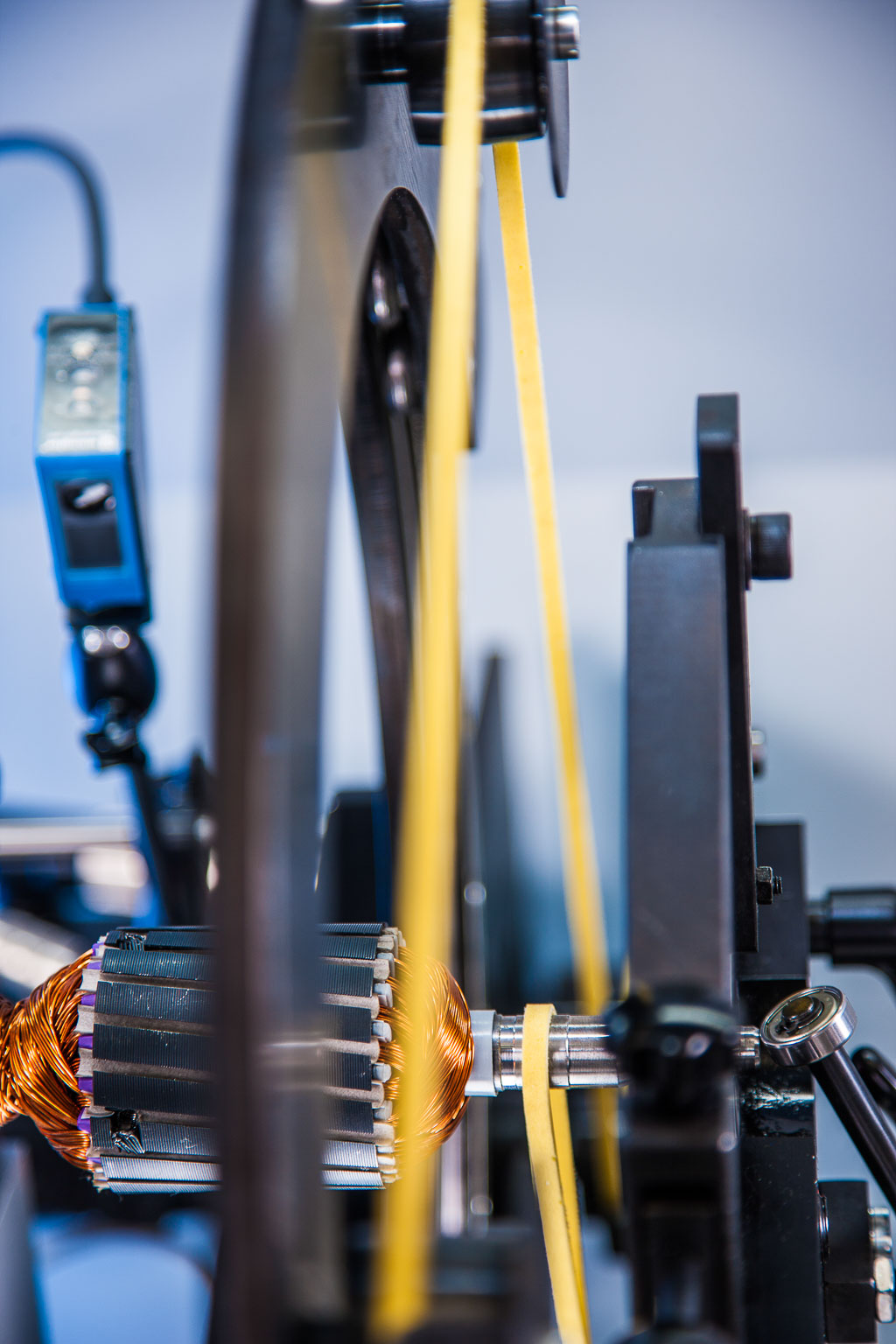

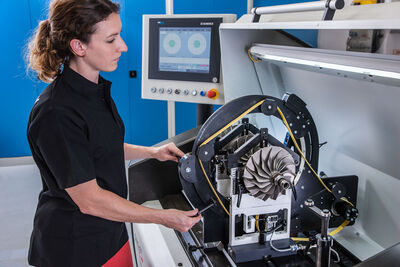

Walzenförmige Rotoren mit eigenen Wellenzapfen als auch scheibenförmige Rotoren mit Hilfswelle lassen sich mit ihr spielend leicht und präzise auswuchten. Die Rotoren können dabei bis zu 50 kg wiegen und einen Durchmesser bis 600 mm bei einer maximalen Länge von 1100 mm haben.

Aufbau

  • Kraftmessende, horizontale Auswuchtmaschine
  • Messgerät mit permanenter Kalibrierung und digitaler Signalverarbeitung
  • Messgerät CAB 700 mit farbigem grafikfähigen LCD-Display
  • Optional CAB 920 als High End Lösung - sowohl in der Bedienbarkeit und Vielseitigkeit als auch in der Genauigkeit
  • Kompaktbauweise mit Maschinenbett aus Mineralguss für optimale Schwingungsdämpfung
  • Schutzhaube der Klasse C nach ISO7475
Technische Daten
Daten auf einen Blick    Pasio 50
Messgerät    CAB 820
Rotorlagerung    Tragrollenlagerung
Antriebsart    Klappbügelbandantrieb BK
Rotor
Gewicht, max.  [kg]  50
Durchmesser, max.  [mm]  600
Lagerabstand  [mm]  40 - 1100
Lagerzapfendurchmesser 2)  [mm]  9 - 63
Maschine

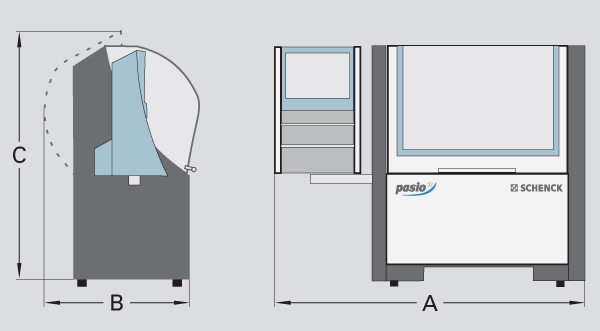

Breite A  [mm]  2200
Tiefe B  [mm]  1010
Höhe C  [mm]  1765
Gesamtgewicht  [kg]  1100
Auswuchtdrehzahl  [min -1]  180 - 2700 (variabel)
KER 4)  [gmm]  1,0
Luftdruck  [kPa]
Netzanschluss    400 V ± 10%, 3 Ph, 50 / 60 Hz
Antriebsleistung  [KW]  1,1
Schalldruckpegel (mit C-Schutz)  [LpA [dB(A)]]  60 - 70

Grundmaschine  Bestell-Nr.  R0060300.02
Optionen
Messgerät CAB 920  Bestell-Nr.  R0060301.01
Tragrollenlager für Zapfendurchmesser    a.A.
Massenkorrektursystem    a.A.

2) andere Daten auf Anfrage
4) Kleinste erreichbare Restunwucht je Ausgleichsebene
