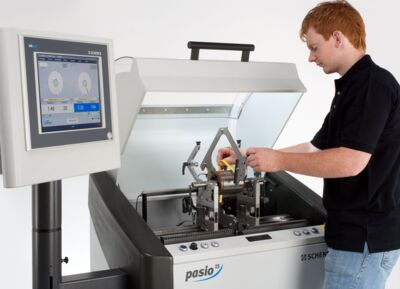

Die Pasio 15 ist bestens geeignet für kleine Werkstücke wie Elektroanker, Lüfter und komplette Aggregate. Sie wird in der Kleinserienfertigung, der Entwicklung oder im Reparatur- und Instandsetzungsbereich eingesetzt.
Die Umrüstung auf andere Rotortypen ist durch einfache Handhabung in kürzester Zeit durchführbar.
Der manuelle Unwuchtausgleich erfolgt durch Materialzugabe (z.B. Kitt) direkt auf der Maschine oder durch Materialabnahme auf optionalen handbedienten bzw. teilautomatisierten Bearbeitungseinheiten.
Daten auf einen Blick | Tragrolleneinsatz | |||||
Rotorabmessungen | ||||||
Maximales Rotorgewicht | [kg] | 15 | ||||
Maximaler Rotordurchmesser | [mm] | 350 | ||||
Lagerzapfenabstand | [mm] | 600 | ||||
Lagerzapfendurchmesser | [mm] | 6 - 30 | ||||
Lagerzapfendurchmesser optional | [mm] | 30 - 70 | ||||

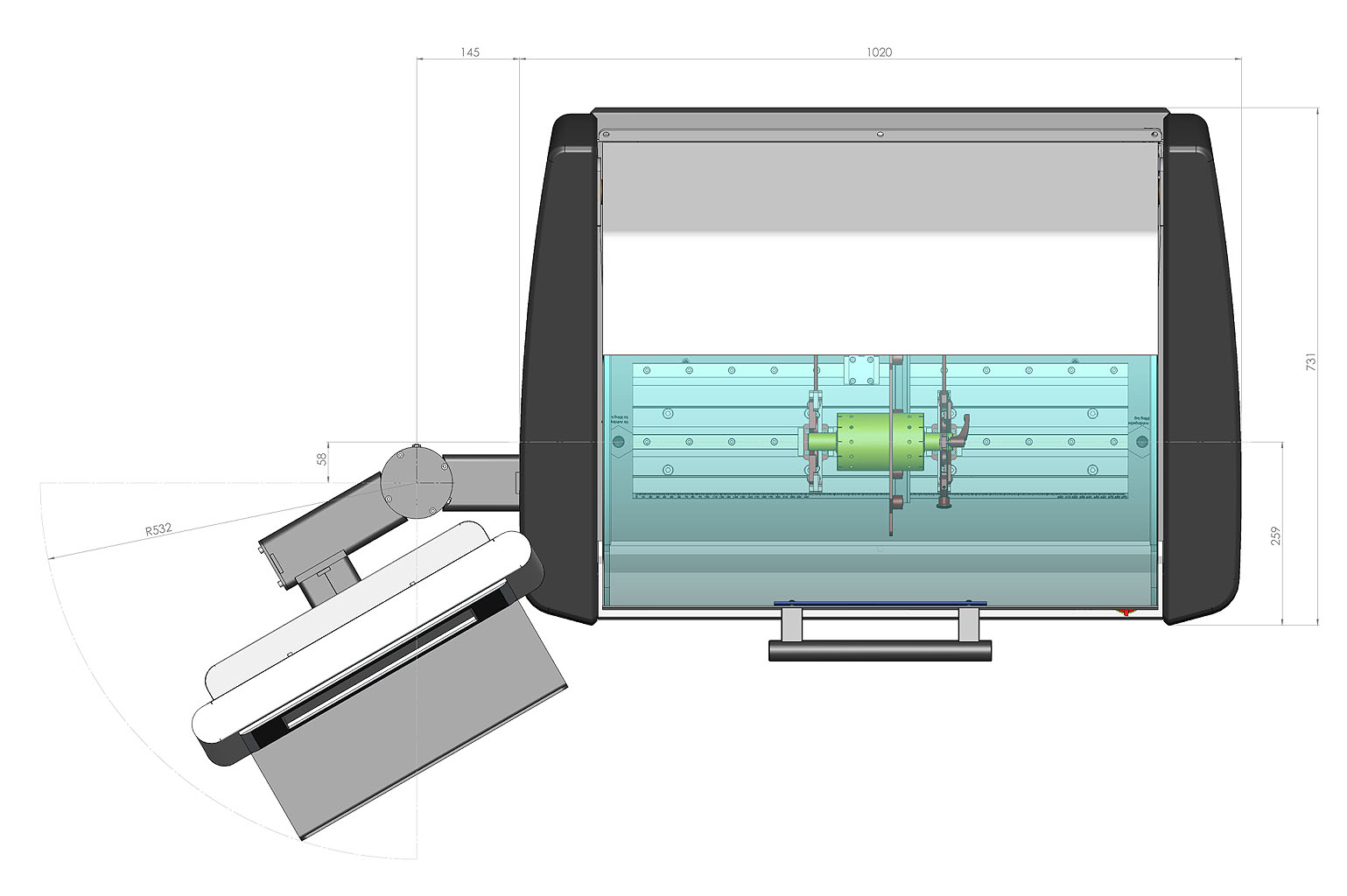

Maschine | ||||||
Breite | [mm] | 1700 | ||||
Tiefe | [mm] | 920 | ||||
Höhe | [mm] | 1700 | ||||
Gesamtgewicht | [kg] | 700 | ||||
Netzanschluss | 230 V Wechselstrom, 50 Hz | |||||
Bandantrieb | Klappbügel-Bandantrieb | |||||
Antriebsleistung | [W] | 200 | ||||
Automatisches Eindrehen | enthalten | |||||
Kleinste erreichbare Restunwucht KER 2) | [gmm/kg] | 0,1 | ||||
Maximalwert CAB 820 / 920 | [gmm] | 0.1 | ||||
Schutzeinrichtung | Schutzklasse C 20 nach DIN/ISO 7475 | |||||
2-farbige Lackierung | RAL 7035 (Lichtgrau), RAL 7024 (Graphitgrau) | |||||
Schalldruckpegel (mit C-Schutz) | [LpA [dB(A)]] | 60 - 70 | ||||
Messgeräte | ||||||
CAB 820 | ||||||
CAB 920 Smart Touch | ||||||
Optionen | ||||||
Softwareoptionen zu CAB 820 und CAB 920 | ||||||
Testrotor (1,6 kg) mit Testgewichten | ||||||
Laserdrucker zur Protokollierung mit Zubehör | ||||||
2) Kleinste erreichbare Restunwucht je Ebene | ||||||
