Bario

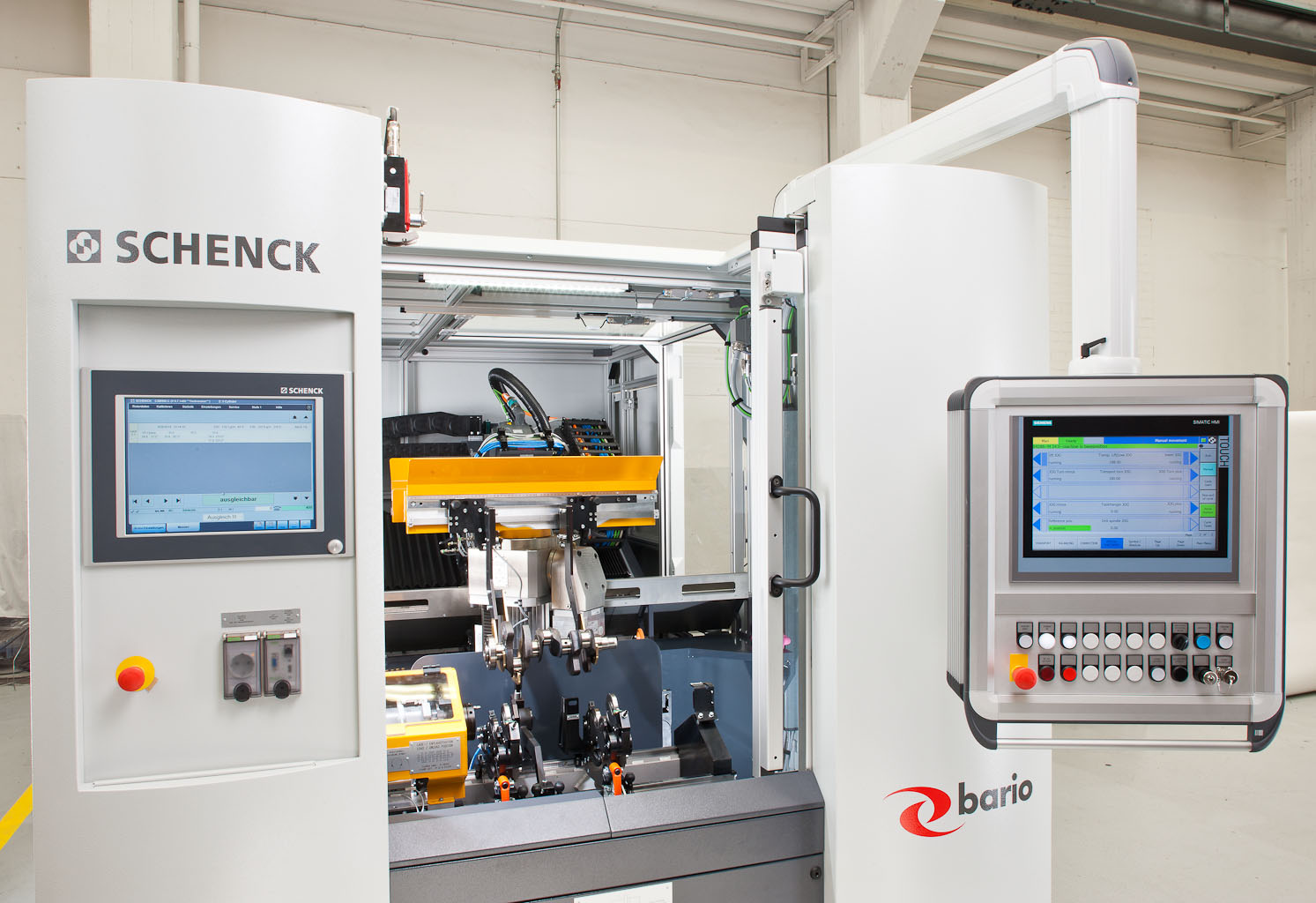

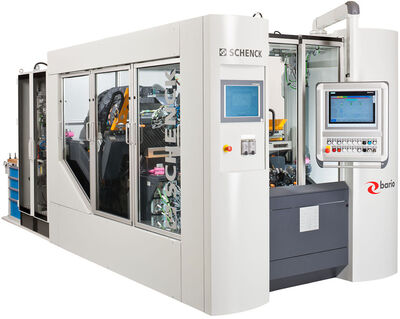

Automatische 2-Stationen-Auswuchtmaschine für PKW Kurbelwellen

Bario
  • Flexibles Maschinendesign
  • Kurze Umrüstzeiten
  • Ergonomische Bedien- und Wartungskonzept
  • Geringer Platzbedarf
  • Reduzierter Energieverbrauch
  • Höchste Messgenauigkeit
  • Gesteigerte Produktivität

Anwendungsbereich

Die BARIO ist eine vollautomatische und flexible 2-Stationen-Auswuchtmaschine für die  Serienfertigung von symmetrischen und unsymmetrischen PKW Kurbelwellen.

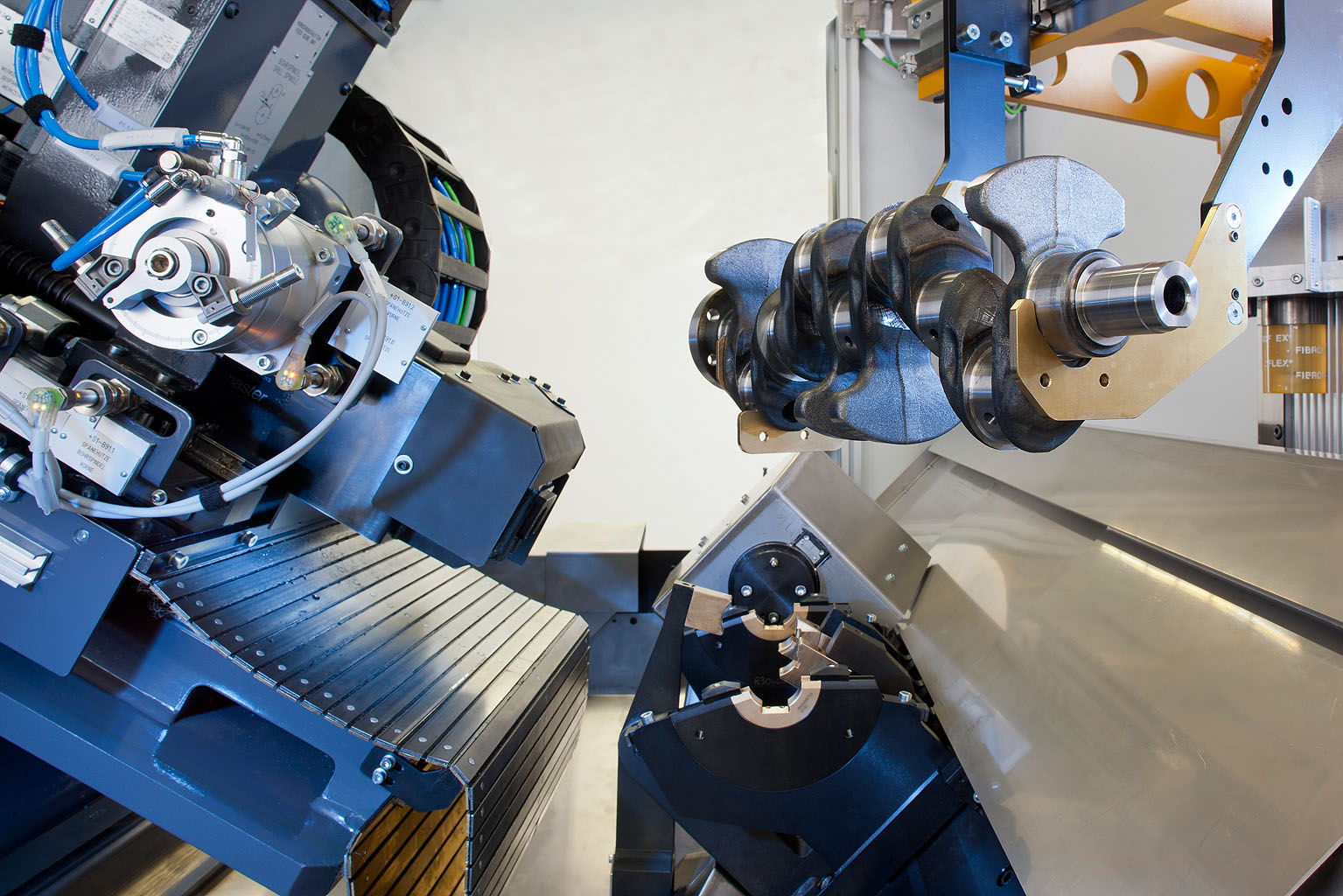

In der Präzisons-Wuchteinheit können unsymmetrische Kurbelwellen ohne die Montage von Meisterringen gemessen werden. Der automatische Unwuchtausgleich erfolgt durch Bohren mit Minimalmengenschmierung.

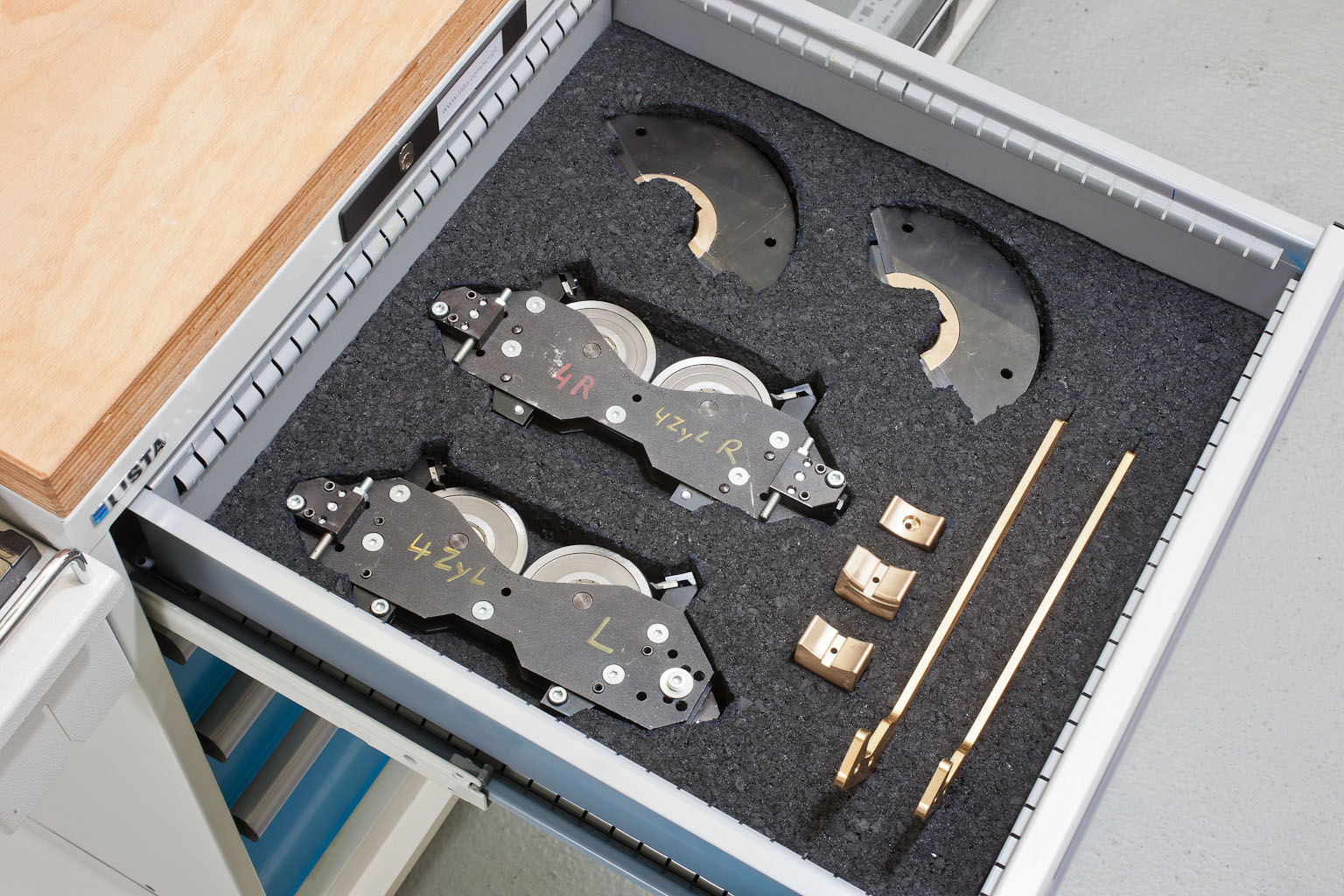

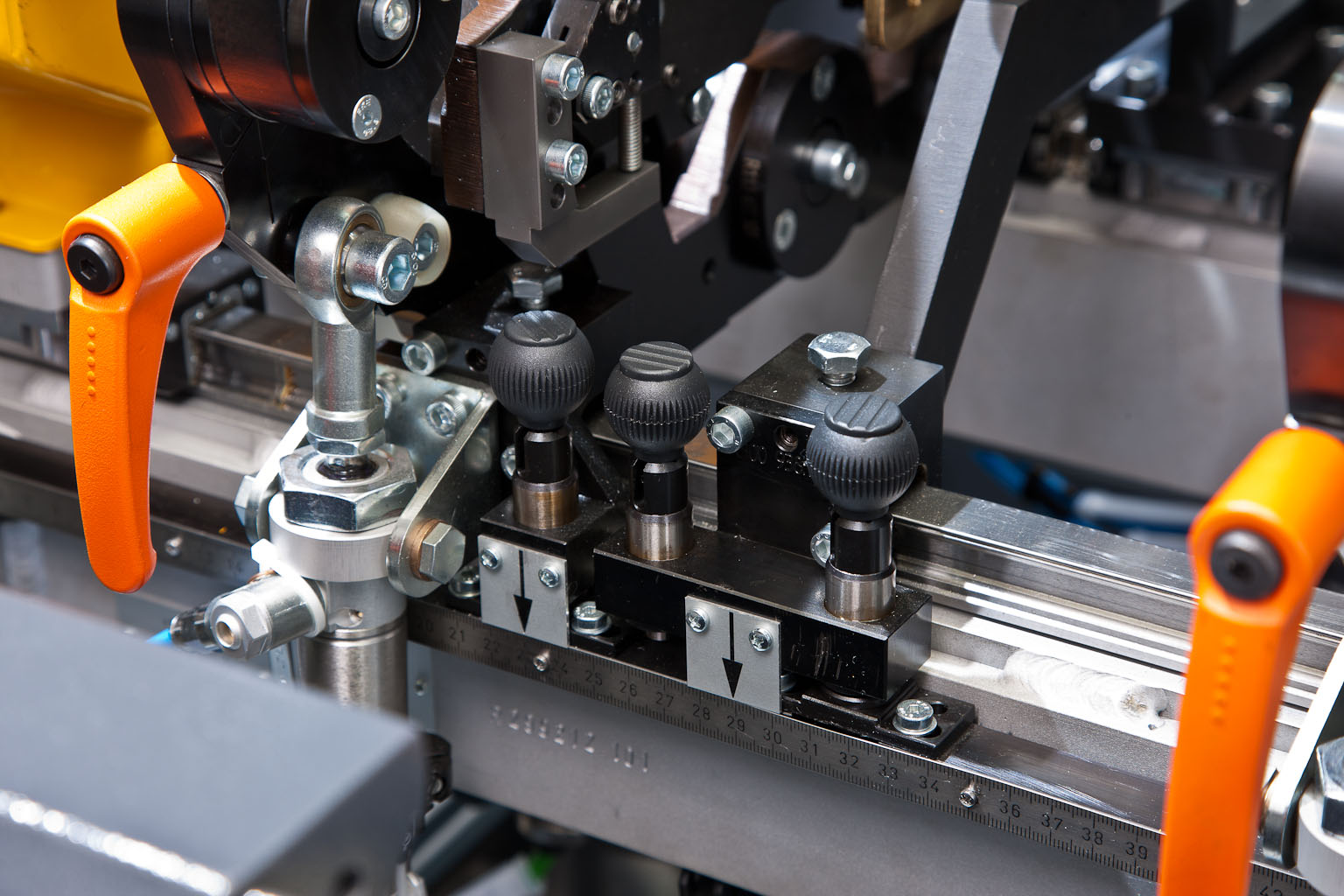

Die Umrüstung auf andere Kurbelwellentypen ist durch einfaches Handling in kürzester Zeit durchführbar. Die Maschine ist daher bestens geeignet für die hohe Taktzeit- und Qualitätsanforderungen in der Automobilindustrie.

Aufbau
  • 2-Stationen-Auswuchtmaschine
  • Monobloc-Bauweise

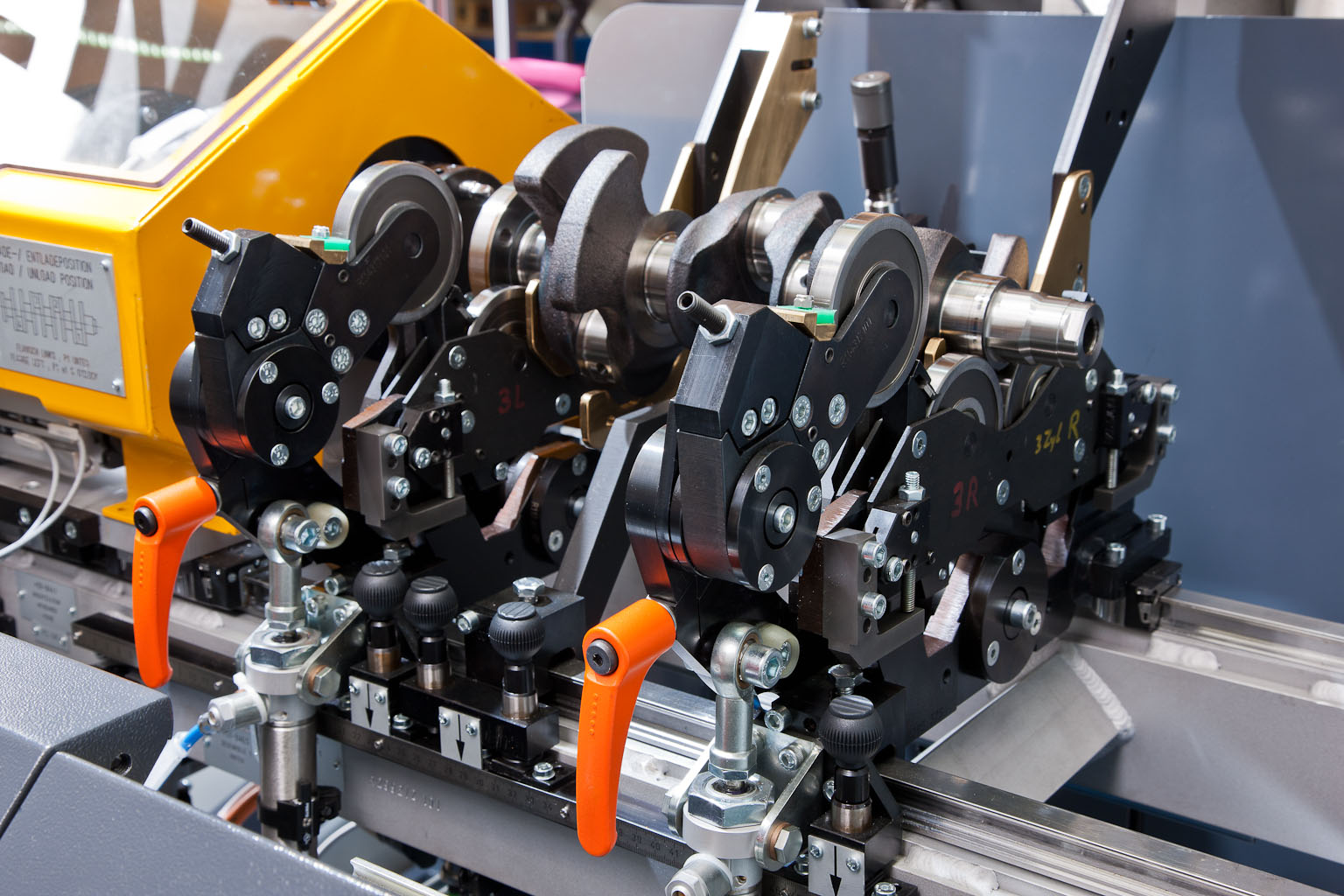

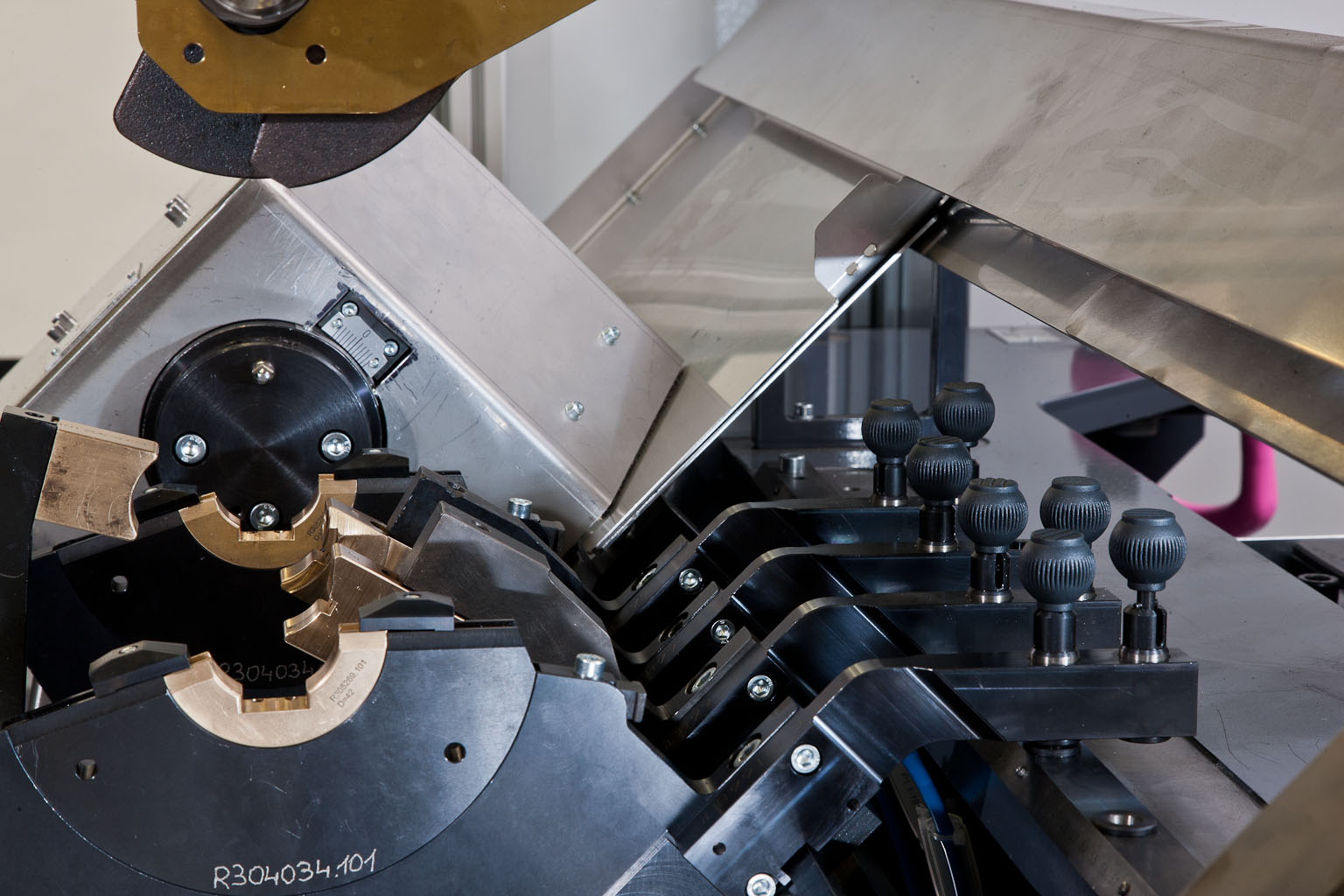

  • Modulare Wuchteinheit
    - End- bzw. Stiftantrieb zum Auswuchten von symmetrischen und unsymmetrischen Kurbelwellen
    - Rollenantrieb zum Auswuchten von symmetrischen
  • Kurbelwellen

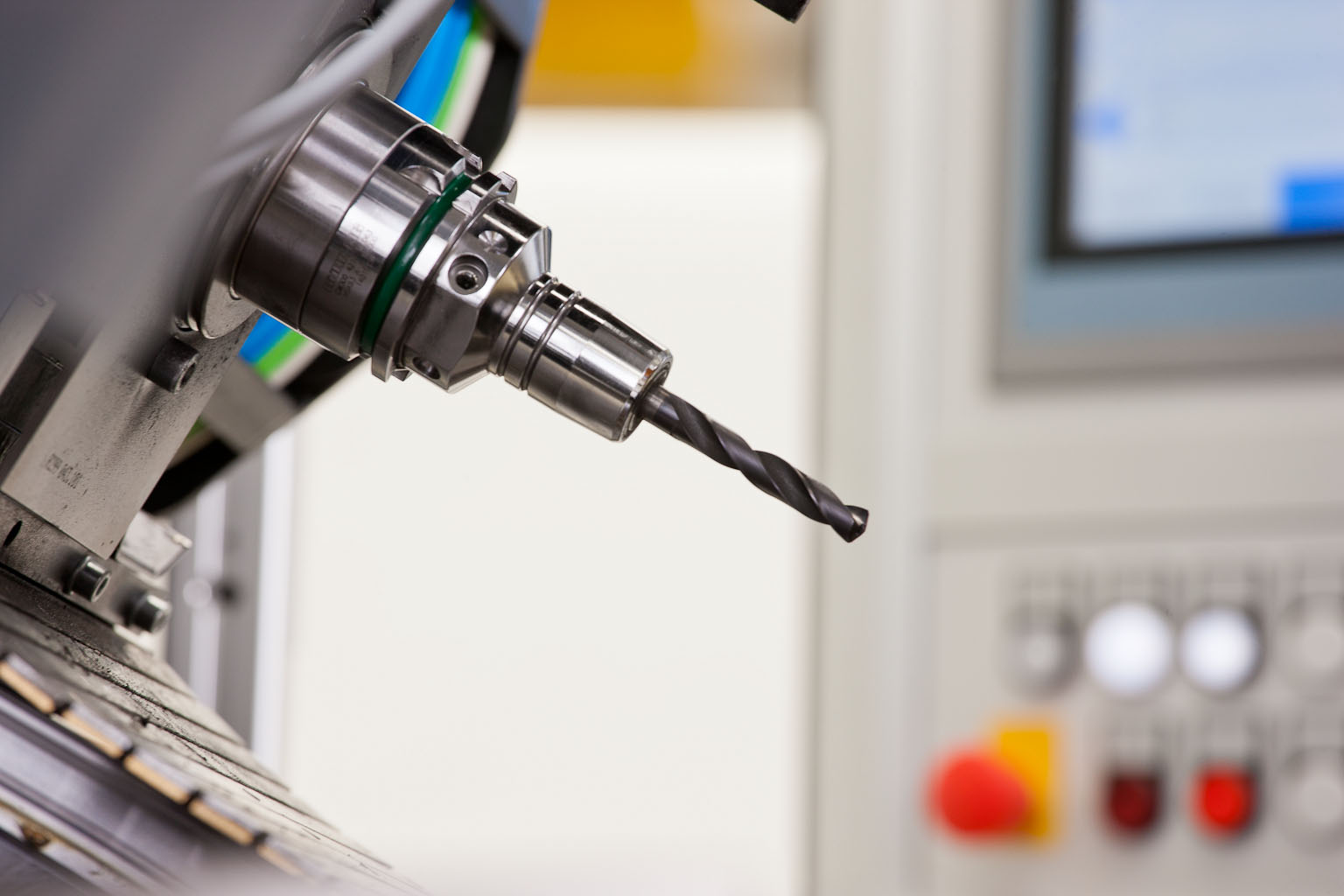

  • Bohrausgleich mit Minimalmengenschmierung (MMS)
  • Interner Hub-Dreh-Transport

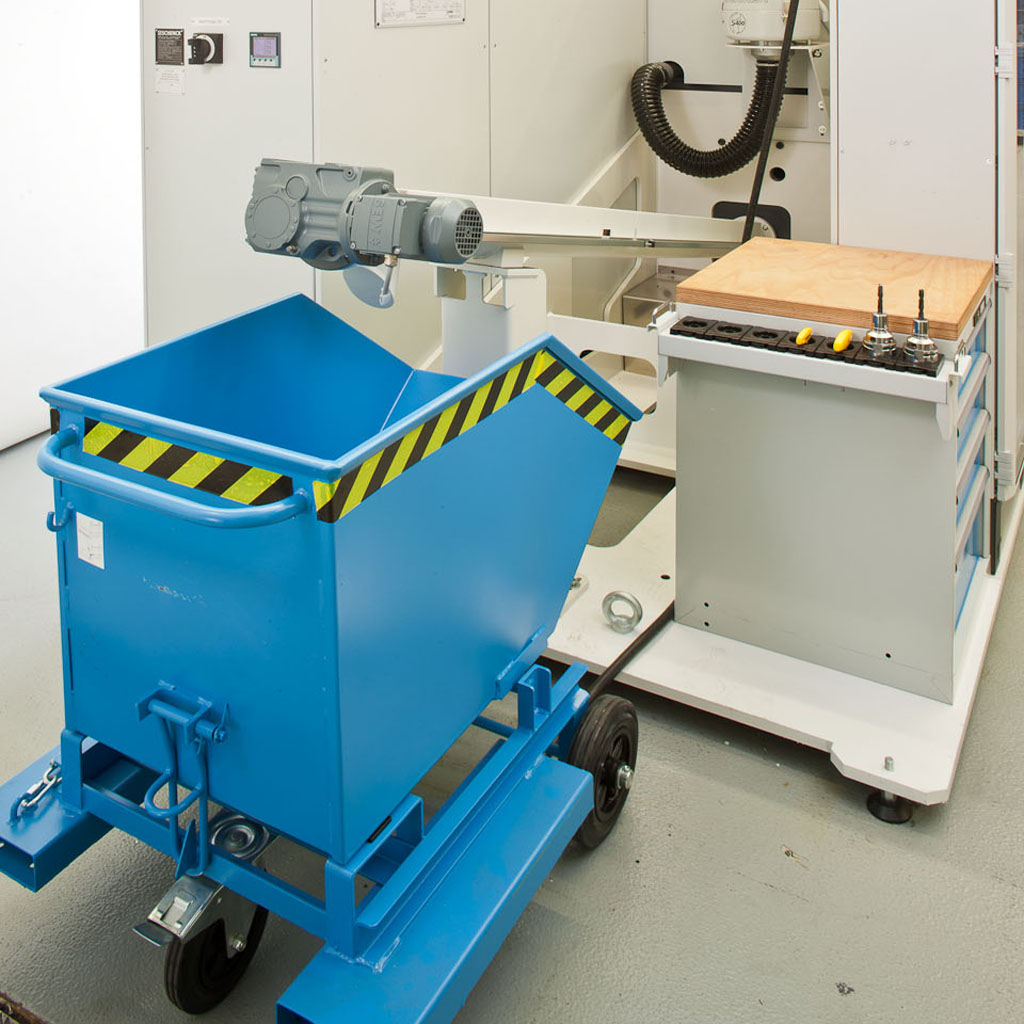

  • Integrierte Späneentsorgung
  • Separater Fluidschrank
  • Messgerät CAB 950 Smart Touch

Besonderheiten

  • Messgerät CAB950 mit Smart Touch
  • SCHENCK Analysefunktion "Fingerprint"
  • Polar optimierter Unwuchtausgleich mit SCHENCK Optimierungsalgorithmus

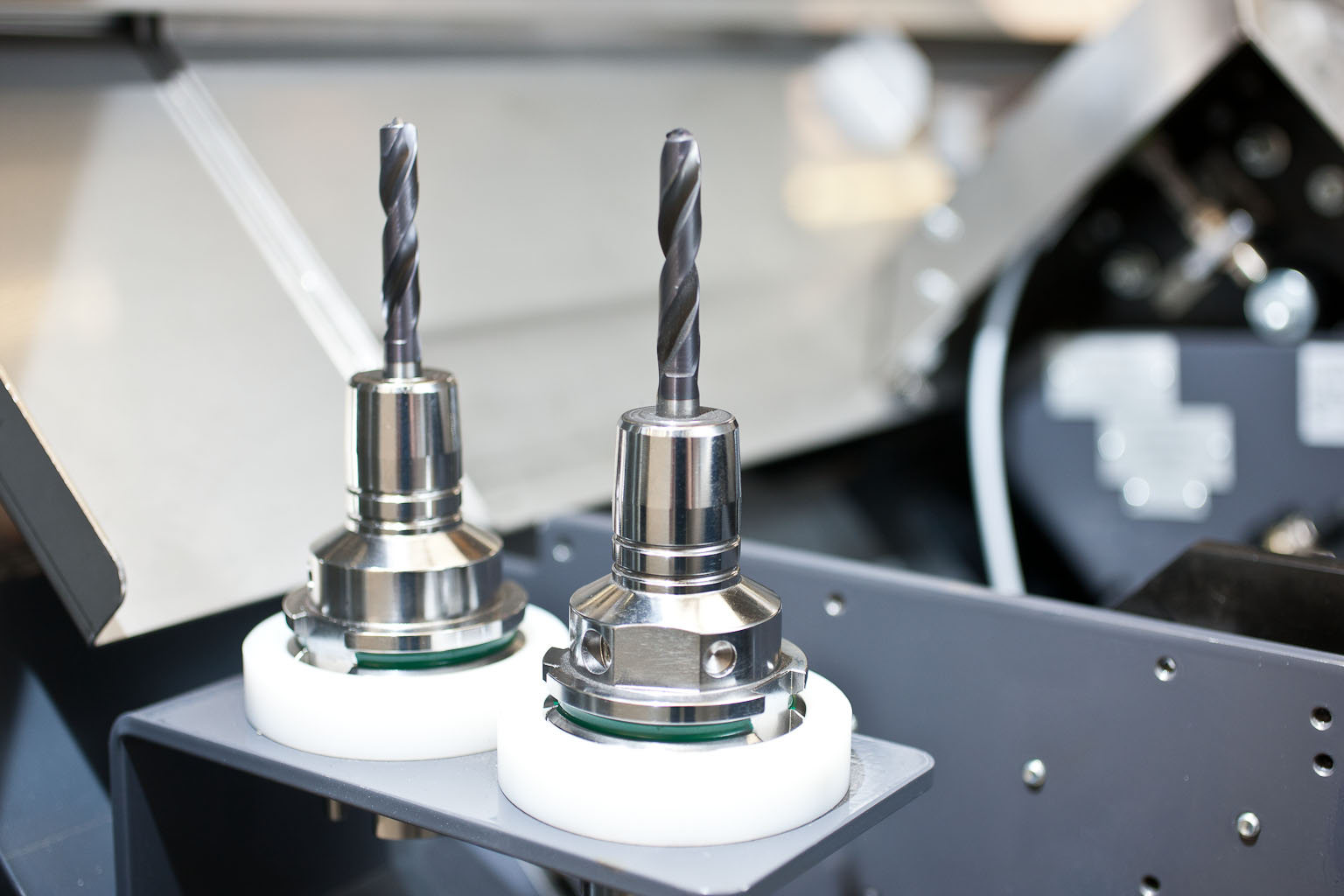

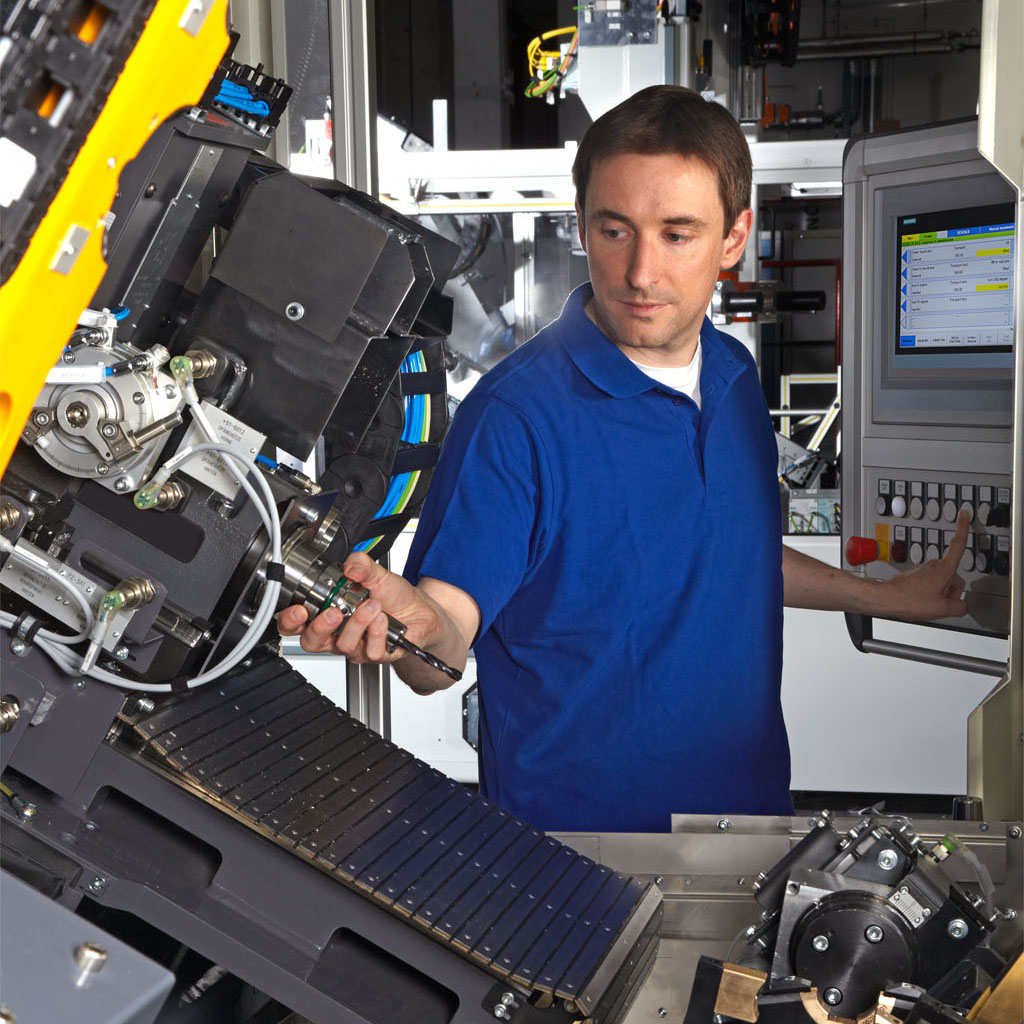

  • Optionaler Werkzeugwechsler
Technische Daten
Daten auf einen Blick

Rotorabmessungen
Kurbelwellen    Symetrische Kurbelwellen wie R4, R6
    Unsymetrische Kurbelwelle wie R2, R3, R5, V6, V8
Maximales Gewicht  [kg]  30
Maxiamle Länge  [mm]  650
Hauptlagerdurchmesser  [mm]  40 - 70
Abstabd Wellenmitte- Antriebsende  [mm]  100 - 240
Abstand Ausgleichsebenen  [mm]  200 - 600
Abstand Hauptlager  [mm]  (120) 170 - 500
Maximaler Flugkreis  [mm]  200

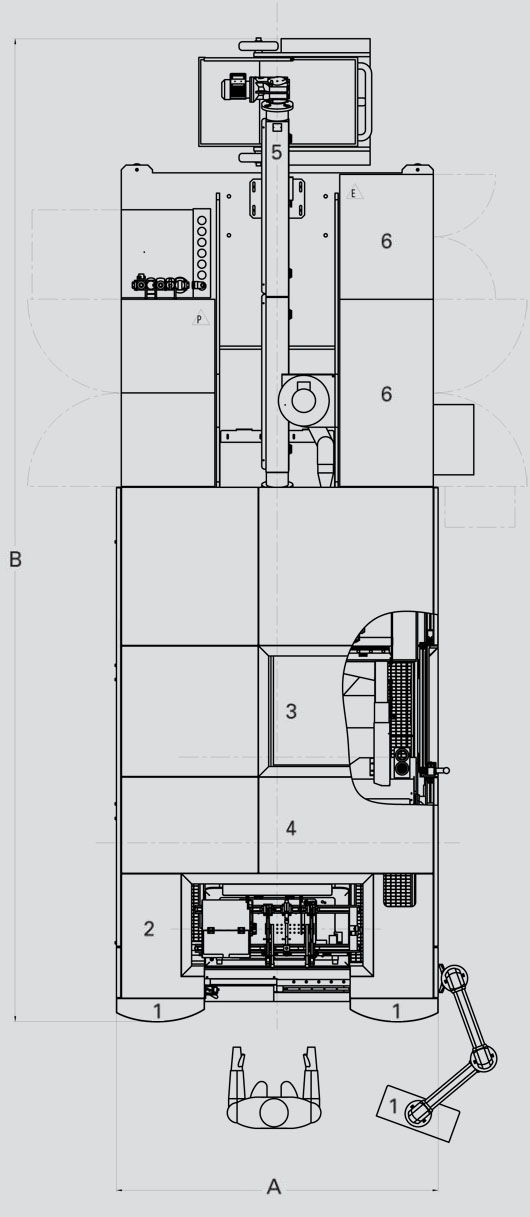

Maschine
Breite  [mm]  ca. 2060
Länge  [mm]  ca. 5500
Höhe  [mm]  ca. 2200
Geamtgesicht  [kg]  10.000
Lackierung    nach Kundenvorschrift

Wuchteinheit    Stift- bzw. Endantrieb
Einlagerung    Rollen
Messunsicherheit  [gmm]  5 - 25

Messgerät    CAB 950C mit Touch-Screen Bedienung

Basic machine  Order No.  R0300300.01
Options
Werkzeugwechsler  Order No.  R0300201.01
Flexible Ausführung Transport  Order No.  R0300202.01
Automatische Ladeluke  Order No.  R0300204.01
