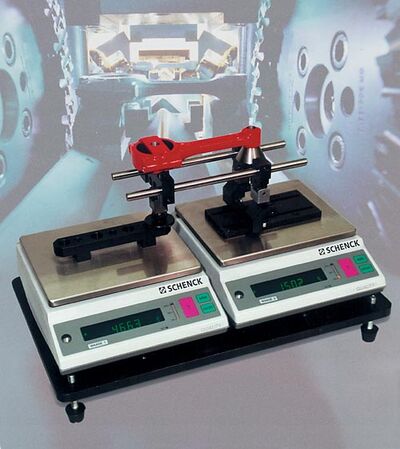

Daten auf einen Blick | 400 MBPP | 400 MBPP-1 | |
Grundausführung mit Aufnahmerahmen | • | • | |
V24- (RS232-) Schnittstelle | • | • | |
Dateneingabe-, Klassier- und Speichermodul | |||
Kleine und mittlere Pleuel | • | ||
Mittlere und große Pleuel | • | ||
Pleuel | |||
Gesamtgewicht | [kg] | 10 | 10 |
Stichmaß | [mm] | 110 - 250 | 180 - 350 |
Bohrung, kleines Auge | [mm] | 16 - 40 | 35 - 70 |
Bohrung, großes Auge | [mm] | 40 - 80 | 60 - 120 |
Maschine | |||

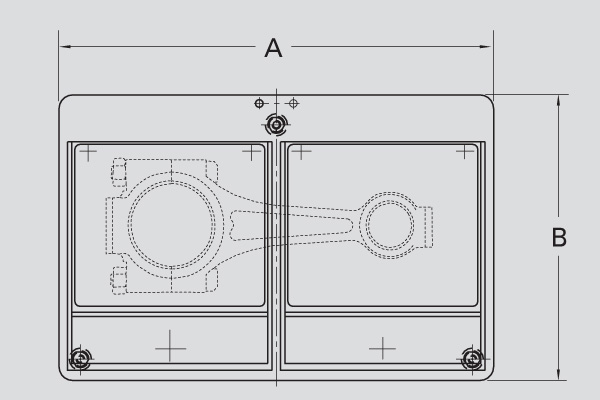

Breite A 3) | [mm] | 510 | 510 |
Tiefe B 3) | [mm] | 335 | 335 |
Höhe C 3) | [mm] | 300 | 300 |
Reproduzierbarkeit 1) | [g] | ± 0,2 - 0,4 | ± 0,2 - 0,4 |
Empfindlichkeitsdrift 2) | [g / °K] | ± 0,04 | ± 0,04 |
Ablesbarer Wert | [g] | 0,1 | 0,1 |
Linearität | [g] | ± 0,1 | ± 0,1 |
Messzeit | [s] | 2 | 2 |
Umgebungstemperatur, zulässig | [°C] | + 10 - 40 | + 10 - 40 |
Versorgungsspannung 4) | [V] | 230 | 230 |
Leistungsaufnahme | [W] | 7,5 | 7,5 |
Grundmaschine | Bestell-Nr. | R0680100.01 | R0680200.01 |
Optionen | |||
Aufnahmerahmen, Fertigteil- | Bestell-Nr. | R0680101.01 | R0680201.01 |
Aufnahmerahmen, Rohteil- | Bestell-Nr. | R0680102.01 | R0680202.01 |
Aufnahmeachsen, Fertigteil- 5) | Bestell-Nr. | R0680103.01 | R0680203.01 |
1) einschl. Auflegefehler je nach Pleuelgewicht | |||
2) im Temperaturbereich + 10 ... 40° C | |||
3) Angaben unverbindlich, abhängig von der jeweiligen Ausführung | |||
4) Netzanschluss 230 V, 50 Hz; umschaltbar auf 110 V, 60 Hz | |||
5) für Messung über den ganzen Bereich (z.B. Stichmaß 110 - 250 mm) |
